THUỘC TÍNH	GIÁ TRỊ
Dòng sản phẩm	Tollok TLK 300
Loại	Locking Elements – Bộ khóa trục không tự căn tâm (Not Self-Centering)
Kiểu thiết kế	Vòng siết – kiểu phần tử khóa (locking elements), siết trực tiếp vào hub
Mô-men xoắn	Medium–Low torque
Đặc điểm nổi bật	Kết cấu mỏng, hạn chế hướng kính, lắp nhanh, kinh tế
Chuyển động dọc trục	Có chuyển động nhẹ khi siết
Khả năng căn tâm	Không tự căn tâm – phụ thuộc dung sai bề mặt dẫn hướng
Ứng dụng trục	Hub nhỏ, cấu trúc hẹp, pulley, bánh đà, sprocket, trục máy nhỏ–trung bình
Độ nhám bề mặt yêu cầu	Rt ≤ 6 μm (Ra 1 μm – Rz 5 μm)
Dung sai trục / hub	Trục: h6 – H7 (≤ 40mm) • Hub: h8 – H8 (> 42mm)
Vật liệu	Thép hợp kim – bulông DIN 912 chất lượng 8.8 / 10.9
Khả năng truyền mô-men khi lắp nhiều bộ	2 bộ: Mt × 1.55 • 3 bộ: Mt × 1.85 • 4 bộ: Mt × 2.02
Lợi ích sử dụng	Hạn chế hướng kính, dễ lắp vào hub nhỏ, giá thành tối ưu
Tình trạng	Hàng mới 100%, nhập khẩu chính hãng

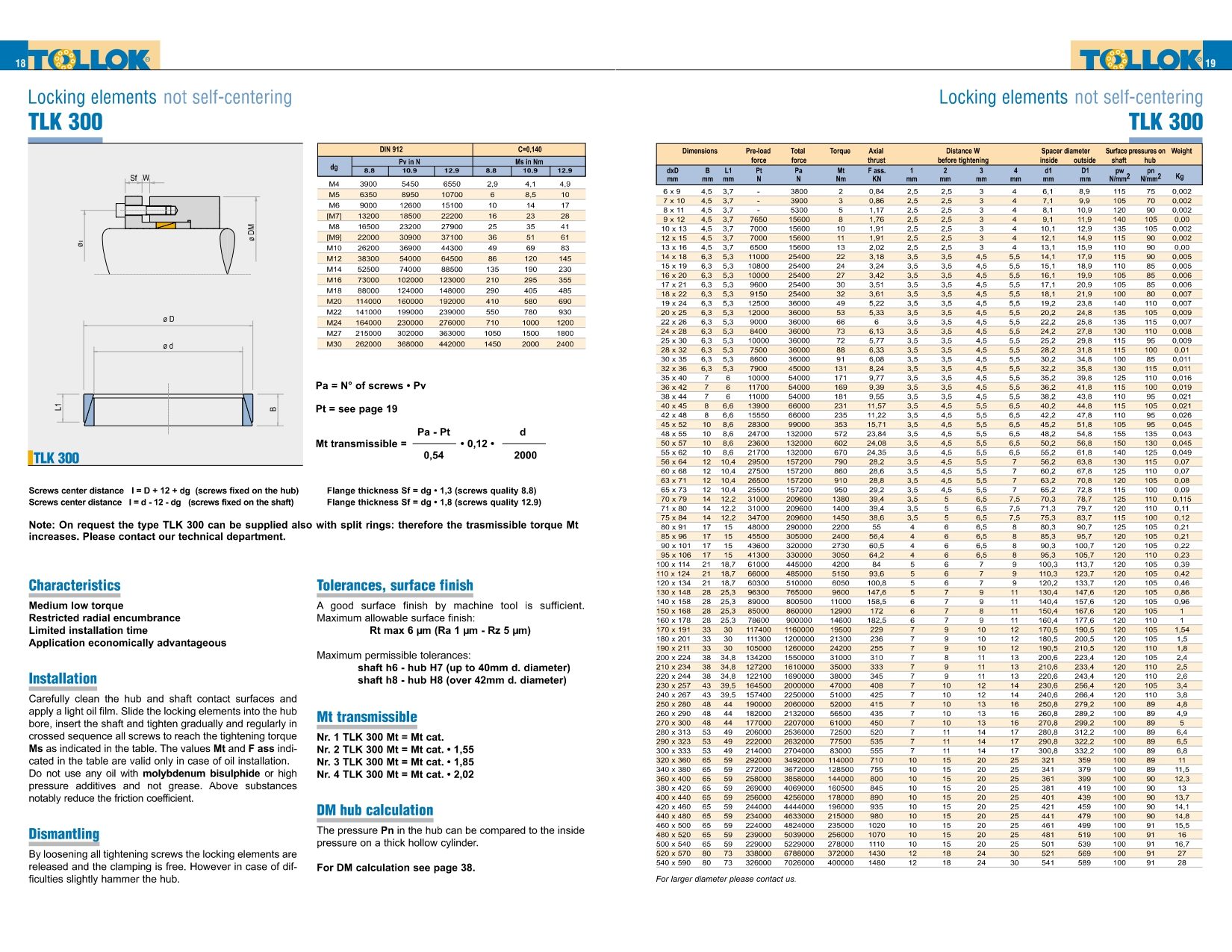

Catalog	TLK 300

1. Giới thiệu sản phẩm

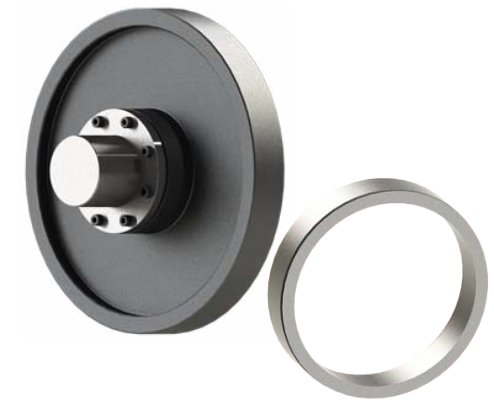

TLK 300 là dòng locking element chuyên dùng cho các hệ truyền động có hạn chế không gian hướng kính, phù hợp hub nhỏ hoặc kết cấu dạng compact.
Đây là bộ khóa không tự căn tâm, nghĩa là độ đồng tâm giữa trục – hub sẽ phụ thuộc vào dung sai dẫn hướng có sẵn của hệ thống.

Sản phẩm được ưa chuộng vì:
✔ Kết cấu mỏng – tối ưu cho không gian hẹp
✔ Truyền mô-men trung–thấp ổn định
✔ Lắp đặt nhanh – tháo lắp đơn giản
✔ Giá thành hợp lý cho phân khúc ứng dụng vừa và nhỏ

---

2. Đặc tính kỹ thuật nổi bật

• Medium–Low torque, phù hợp truyền động tải vừa.

• Restricted radial encumbrance – chiều dày nhỏ, tối ưu không gian hạn chế.

• Không tự căn tâm → lắp linh hoạt vào nhiều hệ trục.

• Lắp đặt nhanh với bulông DIN 912 (grade 8.8 / 10.9).

• Có thể tăng mô-men truyền bằng cách lắp nhiều bộ TLK 300 song song.

• Độ chính xác gá lắp phụ thuộc chủ yếu vào dung sai của hub và shaft.

---

3. Lắp đặt (Installation)

• Làm sạch trục và hub, phủ lớp dầu nhẹ.

• Lắp TLK 300 vào hub, đặt trục vào và siết bulông theo trình tự siết chéo cho đến khi đạt mô-men Ms.

• Không sử dụng molybdenum bisulphide hoặc dầu phụ gia áp lực cao.

• Các giá trị Mt và F chỉ chính xác khi lắp đặt với dầu bôi trơn nhẹ.

---

4. Tháo lắp (Dismantling)

• Nới lỏng bulông → bộ khóa sẽ tự nhả.

• Nếu gặp khó khăn, có thể gõ nhẹ để phá lực ép.

• Khi tái sử dụng: vệ sinh – bôi trơn – lắp lại theo quy trình chuẩn.

---

5. Yêu cầu bề mặt & dung sai

• Độ nhám cho phép: Rt ≤ 6 μm (Ra 1 μm – Rz 5 μm)

• Dung sai:

  • Trục ≤ 40mm: h6 – H7

  • Trục > 42mm: h8 – H8

---

6. Khả năng truyền mô-men (Mt transmissible)

• 1 bộ TLK 300 → Mt = giá trị catalogue

• 2 bộ → Mt × 1.55

• 3 bộ → Mt × 1.85

• 4 bộ → Mt × 2.02

Giải pháp hoàn hảo cho hệ trục cần tăng mô-men mà không thay đổi thiết kế hub.

---

7. Ứng dụng

• Pulley – sprocket – bánh đà

• Motor – hộp giảm tốc

• Trục băng tải nhẹ–vừa

• Hệ truyền động compact

• Máy móc tự động hóa

• Bộ truyền lực nhỏ – trung bình

---

8. Lợi ích khi sử dụng TLK 300

• Tối ưu cho hub nhỏ và cấu trúc hẹp

• Lắp đặt siêu nhanh – tháo dễ dàng

• Trung hòa tải tốt – truyền mô-men ổn định

• Chi phí đầu tư thấp – phù hợp nhiều ngành cơ khí

---
