THUỘC TÍNH	GIÁ TRỊ
Dòng sản phẩm	Tollok TLK 622 / TLK 623 / TLK 681 / TLK 683
Loại	Shrink Disc – Bộ siết ngoài trục rỗng (External Locking Device)
Kiểu thiết kế	Vòng siết 3 phần (triple-wedge) – lực kẹp mạnh – chuyên tải nặng
Mô-men xoắn	Very High Torques
Đặc điểm nổi bật	Không chuyển động dọc trục – tháo nhanh – truyền lực cực lớn
Ứng dụng	Hollow shaft, pulley, sprocket, gearbox input, heavy-duty couplings
Độ nhám yêu cầu	Rt ≤ 16 μm (Ra 3 μm – Rz 13 μm)
Dung sai trục (d)	f7
Dung sai đường kính ngoài (dw)	Up to 150 mm → H7/h6 • From 155 mm → H7/g6
Chuyển động dọc trục	Không có chuyển động khi siết
Phiên bản	TLK 622 (tiêu chuẩn), 623 (tải lớn hơn), 681/683 (kích thước đặc biệt)
Vật liệu	Thép hợp kim – bulông DIN 912
Ưu điểm	Kẹp cực chặt – không cần then – không gây hỏng trục
Tình trạng	Hàng mới 100%, nhập khẩu chính hãng

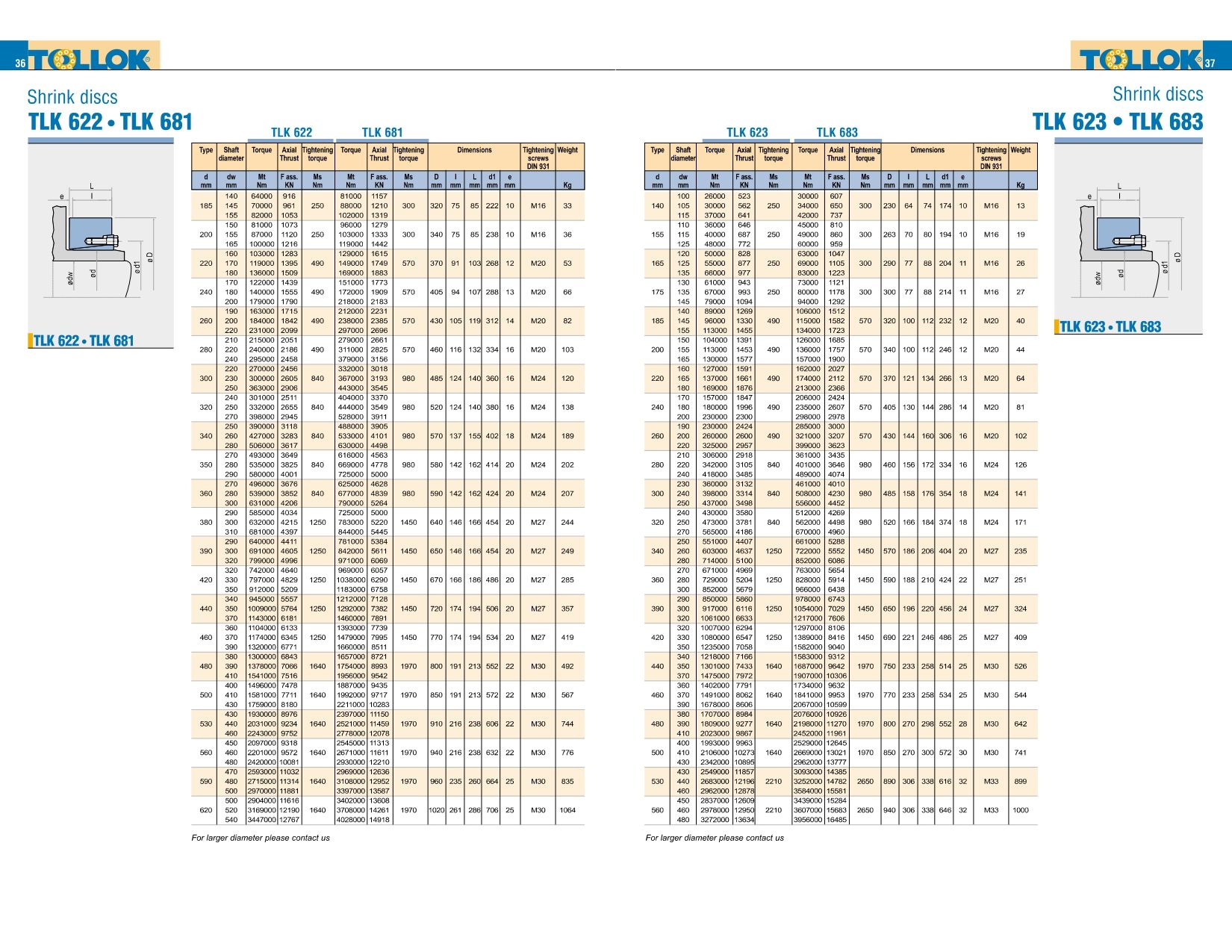

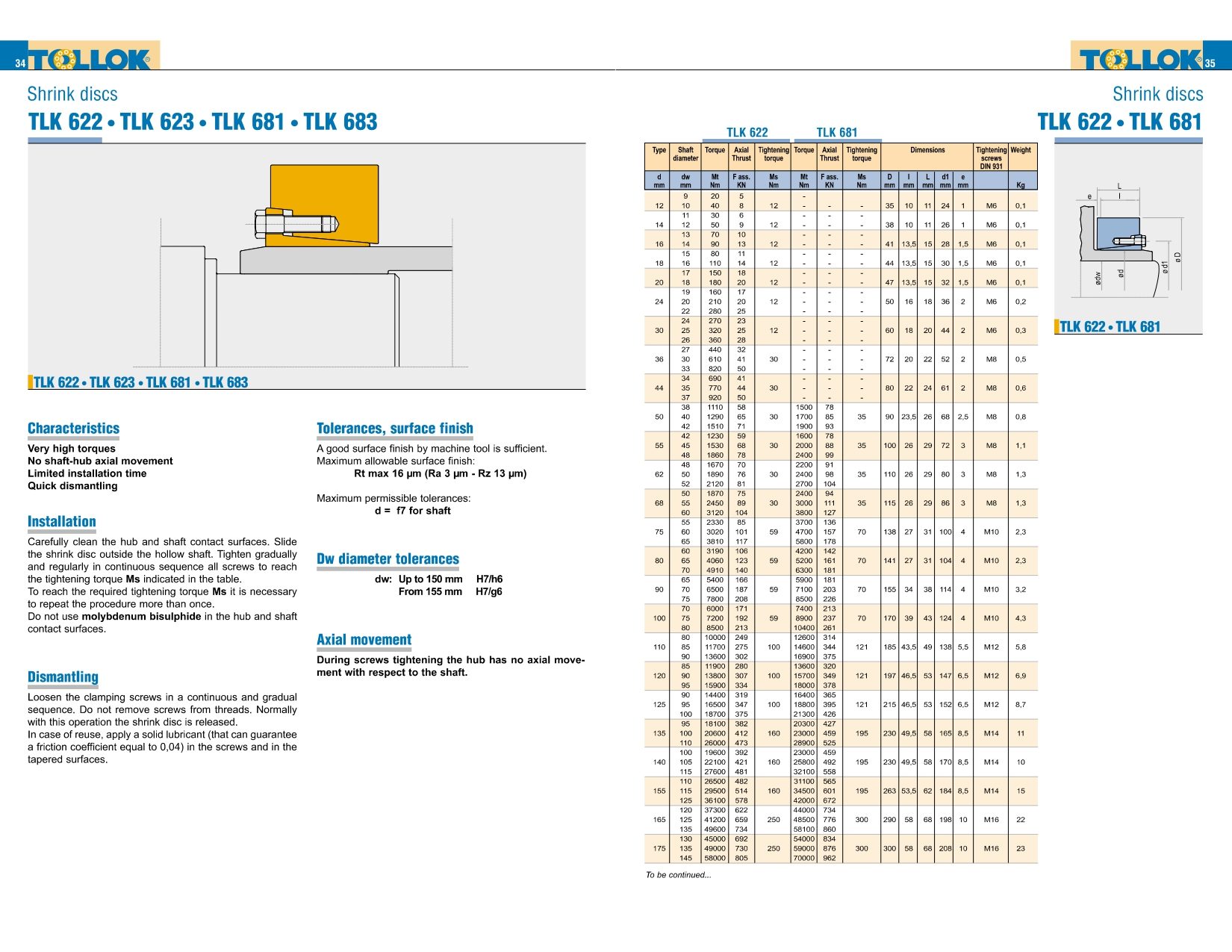

Catalog	TLK 622 – TLK 623 – TLK 681 – TLK 683

1. Giới thiệu sản phẩm

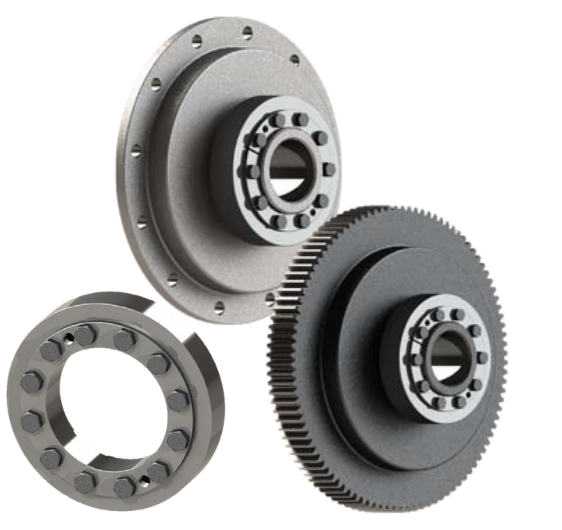

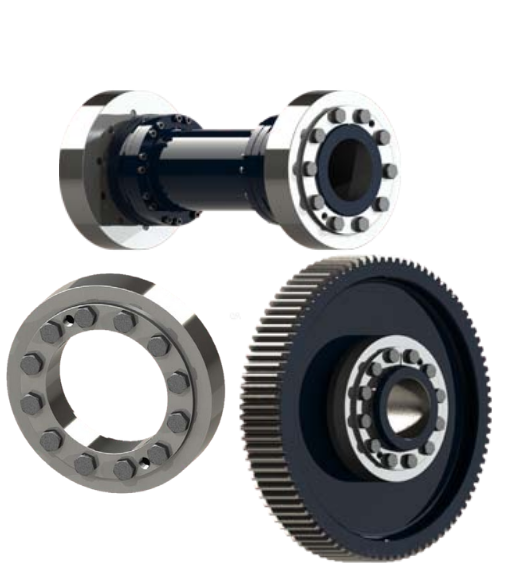

Shrink Discs TLK 622, TLK 623, TLK 681, TLK 683 là nhóm thiết bị khóa ma sát cực mạnh, được thiết kế để siết ngoài trục rỗng (hollow shaft) nhằm truyền mô-men xoắn cực lớn mà không làm hỏng trục.
Khác với khóa trục truyền thống, shrink disc truyền lực hoàn toàn bằng ma sát ngoại vi, đảm bảo:

• Không phá hủy trục

• Không cần gia công then

• Độ bền rất cao

• Hiệu suất truyền động ổn định

Dòng 622/623 chuyên tải nặng, trong khi TLK 681 – TLK 683 cung cấp thêm các kích thước & dải mô-men mở rộng cho ứng dụng đặc biệt.

---

2. Đặc tính kỹ thuật nổi bật

🔥 Very High Torque – tải cực lớn

Khả năng truyền mô-men thuộc nhóm mạnh nhất của Tollok, phù hợp hệ thống industrial heavy-duty.

🔥 Không có chuyển động dọc trục

Đảm bảo:

• Không xê dịch vị trí trục

• Không ảnh hưởng alignment

• Không gây biến dạng thiết bị quay

🔥 Quick Dismantling – tháo cực nhanh

Chỉ cần nới bulông theo trình tự → shrink disc sẽ tự nhả khỏi hub.

🔥 Tương thích nhiều kích thước trục

• Trục từ 12 mm → 165 mm

• Phiên bản lớn hơn có thể đặt theo yêu cầu

---

3. Lắp đặt (Installation)

1. Làm sạch hoàn toàn hub & trục rỗng.

2. Trượt shrink disc lên hub.

3. Siết từng bulông liên tục theo vòng cho đến 50% Ms.

4. Lặp lại để đạt 100% Ms.

5. Một số kích thước cần siết nhiều vòng để đạt lực tối ưu.

Lưu ý:
❌ Không dùng molybdenum bisulphide
✔ Có thể dùng dầu bôi trơn đặc biệt (giảm μ xuống 0.04) khi tháo

---

4. Tháo lắp (Dismantling)

• Nới từng bulông theo vòng

• Shrink disc tự mở nhờ đàn hồi của kết cấu

• Khi kẹt → siết bulông vào lỗ tháo để đẩy ring ra

---

5. Dung sai & bề mặt yêu cầu

Độ nhám (surface finish)

Rt ≤ 16 μm (Ra 3 μm – Rz 13 μm)

Dung sai trục (d)

f7 (nghiêm ngặt hơn so với dòng TLK 603)

Dung sai đường kính ngoài (dw)

• Up to 150 mm → H7/h6

• From 155 mm → H7/g6

---

6. Ứng dụng tiêu biểu

Dòng TLK 622/623/681/683 được sử dụng trong:

• Gearbox có trục rỗng (Hollow Shaft Gearmotor)

• Băng tải tải nặng

• Pulley & sprocket công nghiệp

• Motor reducer connections

• Máy nghiền, máy cán

• Hệ thống quay liên tục hoặc đảo chiều tải

Đặc biệt phù hợp cho ngành xi măng – thép – mỏ – năng lượng.

---

7. Lợi ích khi sử dụng TLK 622 · TLK 623 · TLK 681 · TLK 683

• Truyền mô-men cực lớn, ổn định 24/7

• Không làm hỏng trục – không cần gia công thêm

• Độ bền cao, chịu tải xung kích

• Tháo lắp nhanh & an toàn

• Hoạt động tốt cả trong môi trường khắc nghiệt

---
